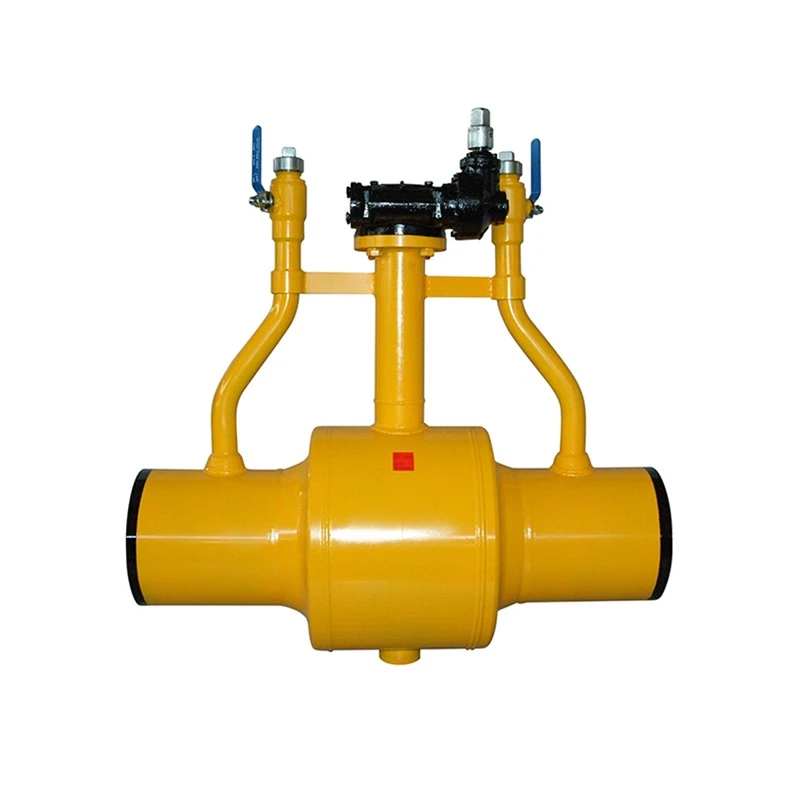

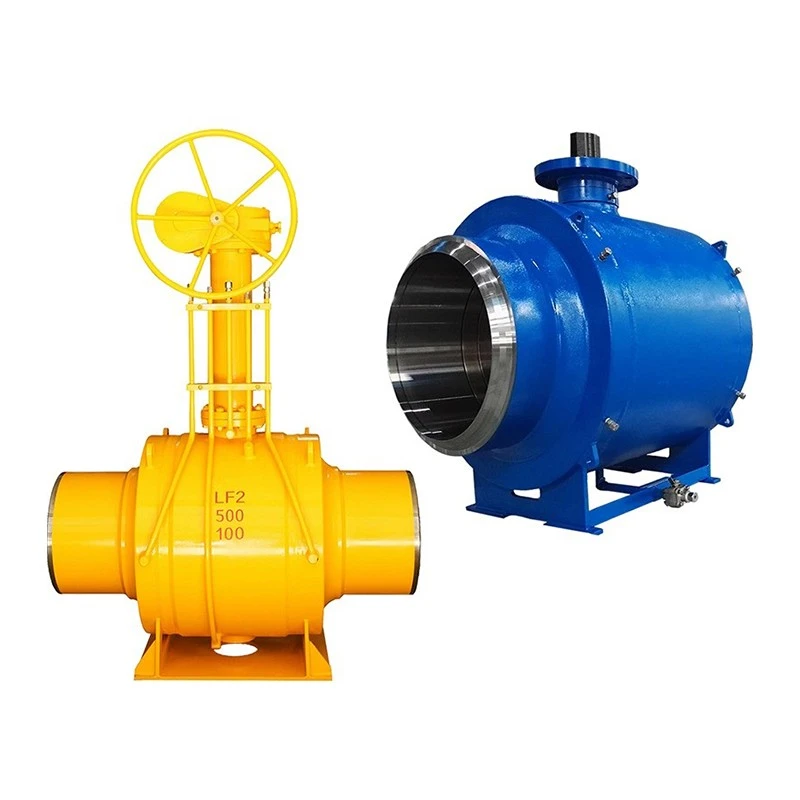

Modello: Q367f
Diametro nominale: DN50 ~ 1200mm, NPS2 "~ 48"
Pressione nominale: PN1.6 ~ 4.2MPA,
Classe150 ~ 250olb
Temperatura applicabile: -29 grado ~ 150 gradi
Modalità di trasmissione: elettrica, manuale, trazione rotea, guida per ingranaggi
Standard di progettazione e produzione: gb / t 12237-2007
Standard di lunghezza della struttura: gb / t 12221-2005
Standard di saldatura socket: GB12224, ANSIB16.25
Valutazione della pressione e della temperatura: GB/T 12224-2005
Test Standard: Gb / T 13927 -2008
Caratteristiche:
1, il design della struttura del fuoco:
Secondo le norme API607 / BS6755, l'uso del fuoco nel sito della valvola, il sigillo secondario realizzato con materiali non metalici nella decomposizione dell'anello o la distruzione a temperatura elevata, quindi la guarnizione metallica primaria può chiudere rapidamente la sfera di giocare a una guarnizione. Design di struttura del sedile di tenuta a due stadi
2, design antistatico: il
L'uso della molla e della sfera porta elettrostatiche al dispositivo attraverso lo stelo della valvola per formare un canale elettrostatico tra la sfera, in modo che la sfera e l'anello nel processo di attrito generato dall'elettricità statica portino alla terra attraverso il corpo della valvola per prevenire le scintille elettrostatiche possano causare un incendio o un pericolo di esplosione.
3, l'ambulanza di emergenza sigillata e la lubrificazione delle valvole
Le sedili della valvola e le guarnizioni dello stelo sembrano danneggiate, può esserci perdita attraverso il grasso di tenuta della valvola di iniezione per ottenere il ruolo della guarnizione istatante. La valvola in condizioni di lavoro normali, è possibile iniettare grasso attraverso lo stelo della valvola di iniezione di grasso e la lubrificazione surfistica, l'apertura della valvola e la chiusura più flessibili e leggeri.
4, design della struttura del sedile:
A. sia il sedile a monte a monte e a valle:
Con la doppia funzione di blocco / doppia scarica, può contemporaneamente interrompere i media a monte e a valle; Con la funzione di scarico della pressione automatica: terreni di ritenzione della cavità della valvola a causa della temperatura dell'aumento del caso del booster di pressione anormale, la sede della valvola può essere automaticamente a pressione (scarico all'estremità a bassa pressione).
B. I sedili del pistone doppio sono usati sia a monte che a valle:
Con il doppio blocco, può tagliare contemporaneamente il mezzo dallo a monte e a valle, il mezzo nella cavità della valvola della valvola non può essere automaticamente scaricato e una valvola di rilievo deve essere impostata sul corpo della valvola per impostare la pressione di pressione anormale nella camera della valvola.
C.Upstream con sedile della valvola a pista singolo, a valle con sedile della valvola a doppio pista:
Con doppia funzione di blocco, che può tagliare il mezzo dallo a monte e a valle contemporaneamente, con funzione di scarico della pressione direzionale automatica: mezzo stagnante medio della valvola a causa dell'aumento della temperatura, in caso di una bottena di pressione anormale, la sede della valvola può alleviare automaticamente la pressione (sul lato a monte)
